一、 注意事项

   1. 产品仅应被安装在产品安装使用说明书所明示规定的使用环境，不适用于有爆炸性气体或有腐 蚀性气体的场所（包括使用磷化铝杀虫剂的烟草仓库）。产品不可被安装在对设备有特殊认证要求 的环境或场所（包括但不限于爆炸性环境、船舶、飞机、火车、机动车等交通工具）。如有特殊需 求，请联系本公司相应销售人员。

2. 防尘罩必须在工程正式投入使用后方可摘下，请妥善保管防尘罩以备后用。

3. 防尘罩可以有效地限制灰尘进入探测器，然而却不可能彻底杜绝空气中的浮尘微粒进入探测器内。因此，建议在进行土建施工、装修或其它会产生灰尘的活动开始以前卸下探测器，但必须通知有关管理部门。

4. 在进行维护保养时，应小心以避免损坏探测器。

5. 在探测器周围 0.5m 内，不应有遮挡物。

6. 探测器至空调送风孔边的水平距离不应小于1.5m。

7. 探测器至墙壁、梁边的水平距离不应小于0.5m。

8. 探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45°。

9. 探测器底座应安装牢固，其导线连接必须可靠。

二、 概述

        JTY-GD-G5T 点型光电感烟火灾探测器（以下简称探测器）是采用红外散射原理研制而成的点型光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭 店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

三、 特点

       1. 地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

       2. 单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。

       3. 具有温度、湿度漂移补偿，灰尘积累程度及故障探测功能。

       4. 无极性二总线信号。

       5. 采用集成芯片，抗电磁干扰能力强。

       6. 应用轨到轨运放，抗灰尘累积能力强。

四、 技术特性

        1. 工作电压：

       总线24V 允许范围：16V～28V

        2. 工作电流：

     监视电流≤0.3mA

     报警电流≤1.0mA

        3. 指示灯：报警确认灯，红色，巡检时闪烁，报警时常亮

        4. 编码方式：电子编码（编码范围为 1～242）

        5. 保护面积：当空间高度为 6 米～12 米时，一个探测器的保护面积，对一般保护场所而言为80 平方米。空间高度为6 米以下时，保护面积为 60 平方米。具体参数应以《火灾自动报警系统 设计规范》（GB 50116）为准。

        6. 线制：信号二总线无极性

        7. 使用环境：

     温 度：-10℃～+55℃

     相对湿度≤95%，不凝露

         8. 外形尺寸：直径 103mm 高 53mm（带底座）

         9. 外壳防护等级：IP32

        10. 壳体材料和颜色：ABS，白色

        11. 重量：约 109g

        12. 安装孔距：45mm～75mm

        13. 执行标准：GB 4715-2005

五、 结构特征与工作原理

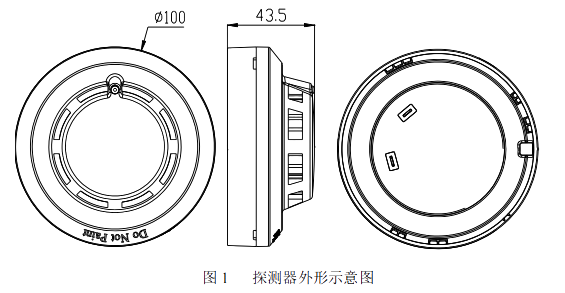

        1. 探测器外形示意图如图 1 所示。



        2. 工作原理

    探测器采用红外线散射原理探测火灾，在无烟状态下，只接收很弱的红外光，当有烟尘进入时， 由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低 功耗，发射电路采用脉冲方式工作，可提高发射管使用寿命。

六、 安装与布线

    警告：安装探测器之前，请切断回路的电源并确认全部底座已安装牢靠。

      1. 安装方法

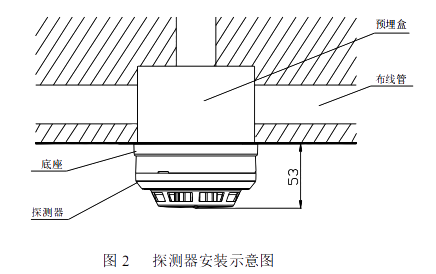

     探测器安装示意图如图 2 所示。

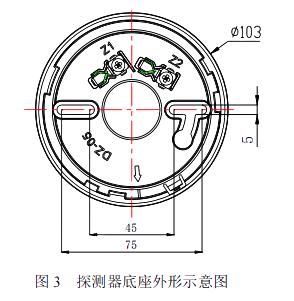

    探测器的底座示意图如图 3 所示。底座上有两个金属接线端子，其上带压线螺钉。布线管内的3 探测器总线分别接在接线端子上（不分极性）。

    注意：G5 系列探测器产品底座通用，但 G5 系列探测器与 G3 系列探测器底座不通用。

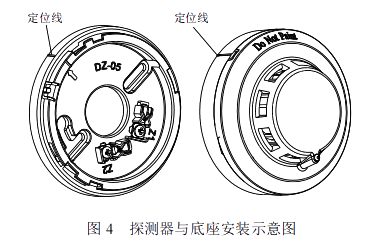

    待底座安装牢固后，将探测器侧面定位线对正底座定位线（如图4 所示），然后顺时针旋转，即可将探测器安装在底座上。

    2. 布线方式：探测器二总线宜选用截面积≥1.0mm² 的ZR-RVS 双绞线，穿金属管或阻燃管敷设。

七、 测试

      警告：请待全部探测器都安装完毕后再接通电源。

         1. 探测器安装结束后或每次定期维护保养后必须进行测试。

        2. 测试内容：

    注册：确认安装与布线正确之后，通过连接的控制器进行在线设备注册，核对已安装的探测器 数量与控制器注册到的探测器数量是否一致。

    模拟火警：注册测试后，任选一探测器，人为使它满足火警条件，验证探测器是否正常报火警。

       3. 测试结束后，通过控制器发出通讯命令使探测器复位，并通知有关管理部门系统恢复正常。

       4. 在测试过程中不合格的探测器按“常见故障及维修”及“维护保养”章节进行处理，然后再进行测试，如仍不能通过测试，则应返厂维修。

    注意：首次测试时应取下防尘罩，正常运行前应安装防尘罩，防止灰尘进入。

八、 使用及操作

  本探测器的编码方式为电子编码，该编码方式简便快捷，现场编码时可利用本公司生产的 GST-BMQ-1B 型或 GST-BMQ-2 型电子编码器进行，编码时将电子编码器与探测器的总线端子接 54 E02 好，即可以进行地址码的写入和读出。

      1. 地址码的写入

          a) 打开电子编码器电源。

          b) 输入地址码（1-242），按下“编码”键，屏幕上将显示一个“P”，表明相应的地址码已被 写入，按下“清除”键返回。

          c) 若编码失败，则显示错误信息“E”，按下“清除”键，显示“0”，可重新进行操作。

     2. 地址码读出

          a) 打开电子编码器电源，按下“读码”键，屏幕上将显示设备的地址码。

          b) 若读码失败，屏幕上将显示错误信息“E”，按“清除”键清除，可重新进行操作。

九、 常见故障及维修

     发生故障时，首先应检查外部接线是否正确，底座紧固螺丝是否松动

   探测器在使用过程中，可能出现的故障现象及维修办法归纳如下：

          1. 总线故障：检查总线进线在接线端子附近是否出现搭接虚连现象。

          2. 误报火警：检查迷宫是否过脏。

十、 维护保养

          1. 探测器应在即将调试前方可安装，安装前应妥善保管；并采取相应的防尘、防潮、防腐蚀措施。

          2. 探测器应注意防尘，防尘罩必须在工程正式投入使用后方可摘下。

          3. 探测器每两年至少清洁一次，以保证系统的正常运行。

          4. 工程上如发现探测器有经常性误报的现象，则应对迷宫进行清洗，必要时，可更换迷宫。

   清洗迷宫步骤：

          a) 首先用手捏住迷宫体两侧轻轻摇动将其拔下。

          b) 用镊子夹住酒精棉球仔细清洗迷宫体内腔，注意不要将棉絮留入迷宫体内。

          c) 安装好迷宫体。

          5. 探测器在进行清洁之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同 时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。

         6. 探测器清洁后，将探测器重新安装好，然后进行测试。

         7. 每半年应进行一次模拟火警试验，测试探测器是否工作正常。

十一、 报废

  产品报废应按 GB 29837-2013《火灾探测报警产品的维修保养与报废》执行。火灾探测报警产 品使用寿命一般不超过 12 年。产品达到使用寿命时，一般应报废。若继续使用，产品的使用或管理 方应按该标准有关要求每年进行检测和试验，并进行系统性能测试，所有检测、试验和测试结果均 合格后方可继续使用。
